2019年05月20日

アウトランダーPHEVにパーキングセンサーを取り付け事例

#アウトランダー#アウトランダーPHEV#パーキングセンサー#バックセンサーPhoto_4
アウトランダーPHEVにパーキングセンサーDIYで取り付け大満足


■我が家の車庫は狭くシャッターを閉めるには車を奥までバックさせるがこの時 後ろが 壁に接触する恐れがあった 種々対策をしていたが 今回 【パーキングセンサー】を付けてみた

≪≪動画を添付しています≫≫
よろしかったらご視聴お願いします

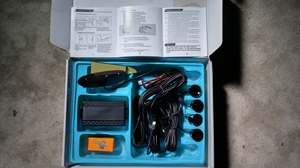

20181011_201350.jpg 20181013_112210_HDR.jpg

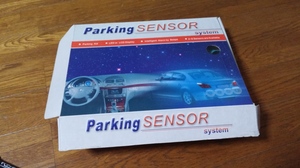

【購入した パーキングセンサー】


 ≪購入したパーキングセンサーと同じもの≫


センサー 4個ケーブル 付き 12v 用 1.5m範囲のものを検知します
モニター 検知するとモニターに距離表示と音で注意喚起します 近づくにしたがって音が早くなり0.5mでは連続音になります
     ただ 音がうるさく感じる時があります 大きさは 100mm×20mm×25mm です
その他付属品
 配線図
がついているので安心して取り付け出来ます
 ホルソー センサー取付の穴あけ用です センサーは この穴に差し込むことでパッキンゴムの溝に入り抜けなくなる構造です
      両面テープなど必要品は 全てそろっています



1、センサー取り付け用の穴あけけ

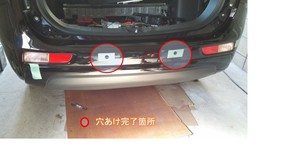

   20181029_104943.jpg パーキングセンサープレゼンテーション1.jpg

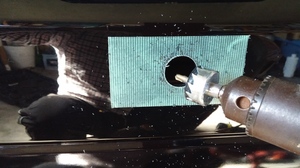

【付属のホルソーにて穴あけ作業】

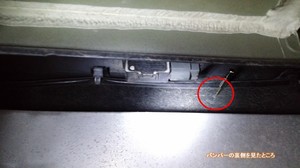

👀 参考:バンパーの裏を見ると 純正のセンサーを取り付けるところでしょうか? 刻印がありました
赤丸部分 ドリルを差し込んでいるところ 位置決めが簡単にできました




2、センサーの取り付け

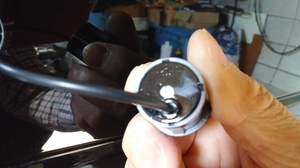

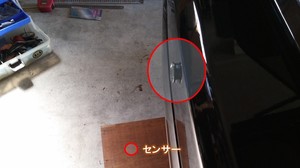

20181029_105510.jpg バックセンサー取り付けプレゼンテーション4.jpg
【リード線を通してセンサーを取付穴に挿入】


20181029_110902.jpg 20181029_111412.jpg

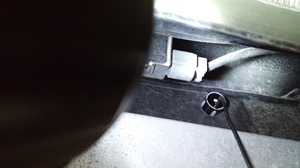

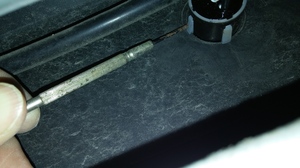

【バンパーの後ろから見たところ センサーの白い部分が固定用のシリコン製の爪】

👀 参考:センサーを固定用の爪の溝までしっかり入れる必要があります 精密ドライバーを使ってやりました



3、配線の引き回し(センサー線をセンサーユニット本体のコネクターまで)
   ◎センサーユニット本体は後ろの荷室のケース下に設置するために取り外します



バックセンサー取り付けプレゼンテーション3.jpg   20181029_162323.jpg

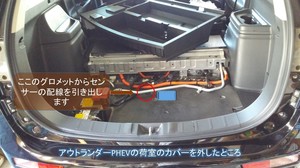

【グロメットの位置と拡大写真】


👀 配線を整理する前の状態


3-1 バック信号の取り出し(バックランプのプラス線から取りました)

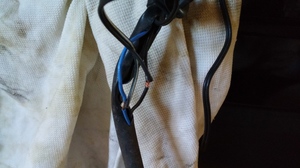

20181028_154309.jpg   20181028_165158.jpg

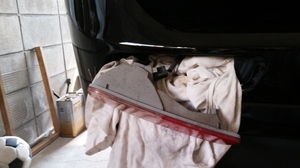

【バックランプの配線から分岐して取り出し】


バックセンサープレゼンテーション1.jpg バックセンサー取り付けプレゼンテーション11.jpg

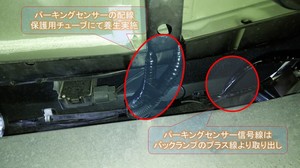

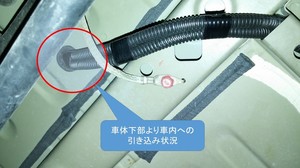

【配線の養生状況 車体下部から見たところ】

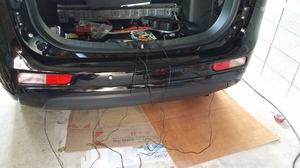

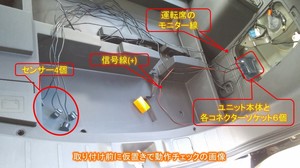

【仮配線で動作チェックok】


4、センサーのモニター運転席側に取り付けのため配線引き回し
【運転席ステップ周りをばらしてセンサーモニターの配線をします】



【メーター前に取り付け ・・・ 後日ダッシュボード上に変更】



5、使用感・・・最高です バックモニターと音の両方で確認 さらには 障害物までの距離が出るのでバック時の不安が減少です。
  障害物に接近した時の連続音がチョット大きいですね・・・音量調整が付いていません(´・ω・`)
結果:接触トラブル防止に有効です(個人的な感想)
訪問ありがとうございました 下記に動画を添付しています よろしければ ご覧ください
動画
コーヒータイムです)





   TopPhotoD5Photo_3
